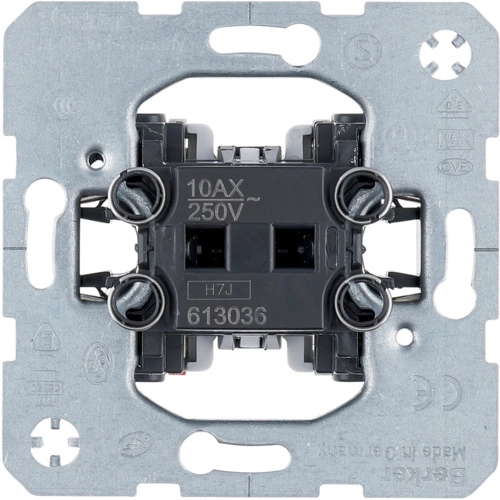

Berker wisselschakelaar (613036)

Berker standaard 1-polige wisselschakelaar, geschikt voor wisselschakeling (hotelschakeling), 10 A. Zonder klauwbevestiging (spreidklemmen). Excl. schakelwip en afdekraam.

Aansluitingen, 1 x fase/bruin, 1 x zwart bij aan/uit bij een enkelpolige schakeling
Aansluitingen, 1 x fase/bruin, 2 x zwart of 3 x zwart bij een wisselschakeling
Voor oriëntatie- of controleverlichting kan lampje 1675 worden gebruikt. Let op: bij controleverlichting moet de nuldraad worden aangesloten.

Een wisselschakelaar wordt gebruikt wanneer de verlichting op twee punten aan- en uitgeschakeld moet kunnen worden. Toepassingen zijn bijvoorbeeld een gang of overloop. Deze schakeling wordt een wisselschakeling genoemd. De wisselschakelaar heeft drie aansluitingen, waarbij de bruine draad op de vaak met de letter L of P gemerkte aansluiting komt. In plaats van een letter kan ook een bruine of rode kleur als markering gebruikt zijn. Op de overige twee aansluitingen komen de schakeldraden te zitten welke naar de tweede wisselschakelaar gaan. Bij de tweede wisselschakelaar komen deze zwarte draden onderaan de schakelaar te zitten en de draad welke naar de verlichting gaat komt op de aansluiting met het kenmerk. De tweede wisselschakelaar heeft dus drie zwarte draden aangesloten. Geef de zwarte draad welke naar de lamp gaat altijd een kenmerk mee met bv een stukje krimpkous of tape. Bij een eventuele demontage kunt u zo de juiste zwarte draad herkennen.

Technische specificaties

Berker wisselschakelaar (613036)
SKU: Berker 613036
EAN: 4011334058298
